6000Nラック式ハンドプレス小型振動ブロック(Vステージ)

粉末成形用金型の充填用に最適

小型振動プレス
ピンポイント振動と全体振動させる2種類の振動
容器の底をトントン叩き中身をぎっしり詰め充填密度を高めることは日常よく経験しています。振動ブロック「Vステージ」は、常に同じ条件で、しかも短時間に振動して均一充填を行うことのできるユニットです。
振動効果
  • 粉末の均一充填・脱気作用。
  • 振動整列・振動ほぐし。
  • 部品などの振動テスト。
特長

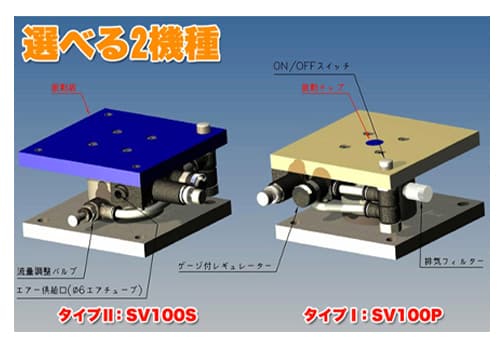

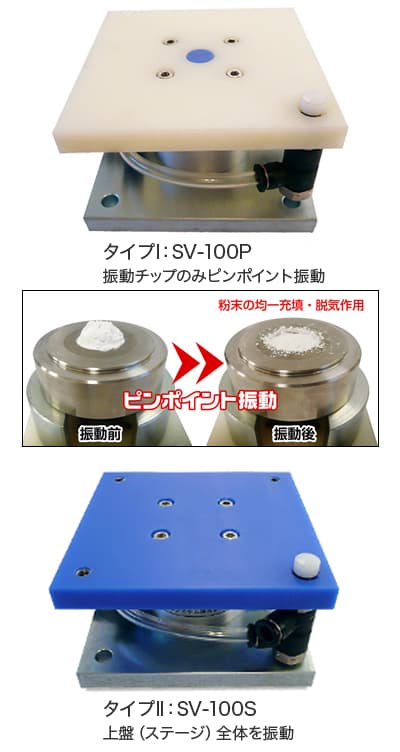

タイプⅠ
上盤全体を振動させると金型全てが同時に振動してスペーサ―と共に移動してしまいます。タイプⅠでは、ピンポイント振動をさせるので、下パンチだけが振動します。ですので効率良く粉末を流動化しブリッジを破壊して、均一な充填が可能となりました。
タイプⅡ
タイプⅡは、上盤の全体振動タイプであり、様々な形状の金型に対応できる万能タイプです。粉末充填以外の利用にも、アイディア次第で十分な能力を発揮します。
ラインナップ
小型振動プレス
SV-100P

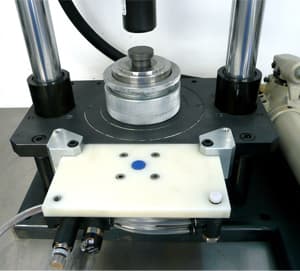

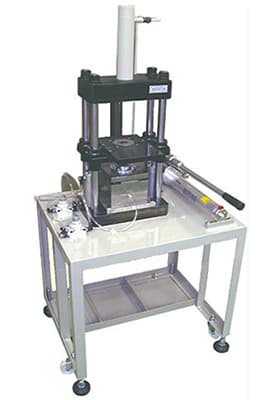

ニュートンプレス装着例
小型振動プレス

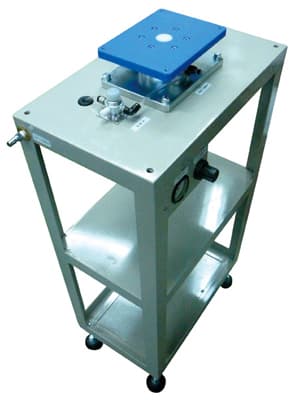

架台付きタイプ
小型振動プレス
小型振動プレス

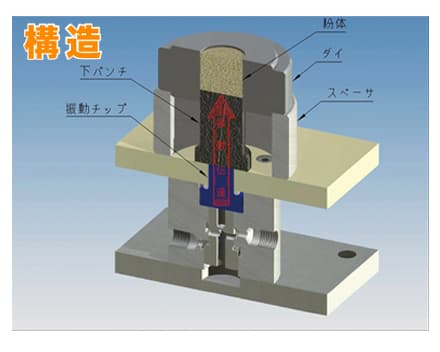

構造
小型振動プレス構造 小型振動プレス構造

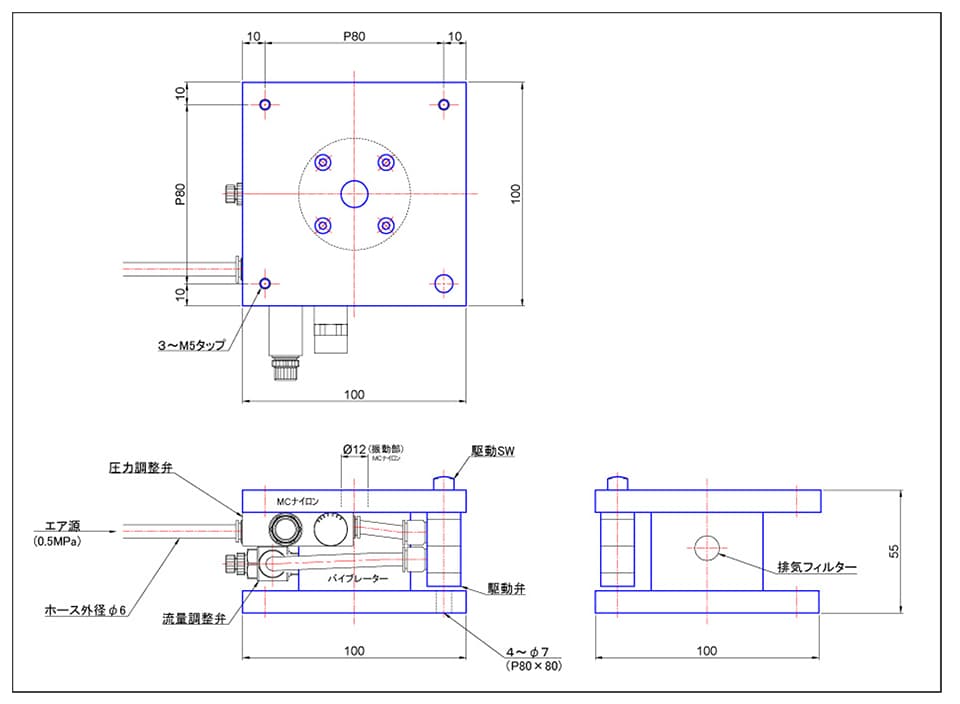

寸法図
小型振動プレス寸法図
