油圧式ロードセル:YELシリーズ(デジタル表示偏芯荷重対応)リバティーホース・リバティーフィッティング

小口径ナイロンホース・ホース継手

リバティーホース・リバティーフィッティング
高圧使用にも対応
  • 柔軟性に優れOST鋼管配管しづらい狭いスペースでも容易に配管が出来ます。
  • 高圧使用にも対応でき使用用途が広がります。
  • 圧力計、圧力スイッチ等小流量のパイロットライン配管に使用できます。
  • 可動部の配管や小型シリンダの配管に最適です。
  • 製品特性上、折れ、ねじれがないように配管して下さい。
寸法図

リバティーホース寸法図

仕様
最高使用
圧力
使用温度範囲適用流体最小曲げ半径
35MPa-20℃~80℃◎一般石油系作動油
◎水
◎グリコール系作動油
◎りん酸エステル系作動油
◎40mm(外形Φ5)
◎50mm(外形Φ6)
◎60mm(外形Φ8)

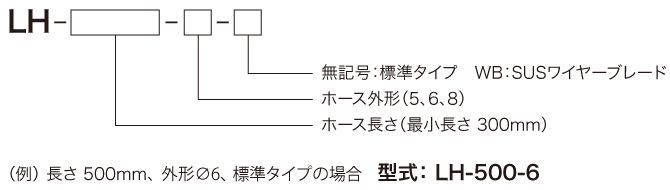

型式

リバティーホース型式
